３Dレーザー加工
超高速！最新の長尺パイプ・形鋼専用三次元レーザー加工機
平成２８年５月より、MAZAK 製長尺材 3D レーザー加工機 3D FABRI GEAR 220 MK Ⅱ を東京都内で初めて導入致しました。
ＳＵＳ製パイプ類も加工可能です。 納期、コスト等はご相談下さい。
3D FABRI GEAR 220 MK Ⅱの主な仕様
- 使用可能材料最大長: 6000 mm
- 加工製品最大長: 3000 mm
- 加工製品最大径: 丸パイプ Φ 220 mm
角パイプ □150 mm
被加工材仕様詳細
注意１：使用する材料の銘柄が同じでも、材料成分のばらつきや表面状態によって切断可能な板厚や加工速度、及び面粗さが変化します。
加工可能素材長さ①平形鋼以外；１０００～６０００ｍｍ
②平形鋼；１７００～３４００ｍｍ（６ｔ）
１７００～３７００（９ｔ)
最大積載重量：３３０ｋｇ
最大製品長さ：①平形鋼以外；３０００ｍｍ
②平形鋼；１３００以下（６ｔ）,１５００以下（９ｔ）
| 素材形状 | クランプ最小～最大径（ｍｍ） | 加工実績板厚 |
|
丸パイプ φ２０～φ２２０ |
板厚：１０ｔ以上は加工困難 |
|
角パイプ ２０×２０～１５２．４×１５２．４ |
板厚：１０ｔ以上は加工困難 |
|
みぞ形鋼 ２０×２０～１５２．４×１５２．４ |
［１２５以上は加工不可 |
|
山形鋼 ２０×２０～１５２．４×１５２．４ |
板厚：１０ｔ以上は加工困難 |
|
Ｈ形鋼 ２０×２０～１５２．４×１５２．４ |
Ｈ１２５以上は加工不可 |
|
Ｉ形鋼 ２０×２０～１５２．４×１５２．４ |
Ｈ１２５以上は加工不可 |
|
その他 ２０×２０～１５２．４×１５２．４の範囲内 |
――― |
|
平形鋼 ６～１９（板厚） ２０～１５２．４（幅） |
板厚：１０ｔ以上は加工困難 |
注意２：上表は標準チャックにてクランプ及び搬送可能な形状を示していますが、実際には、素材の反り、撓み、加工形状等により加工できない場合があります。
注意３：表は各形状に於ける最小／最大径です。最大積載重量を超えない長さ、板厚にして下さい。
注意４：加工可能な板厚は下表を参考にして下さい。（保障値では有りません)

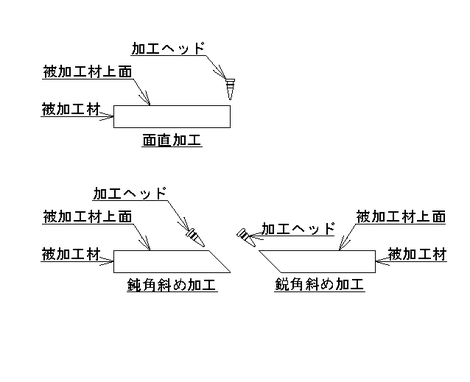

| 素材 | ｱｼｽﾄｶﾞｽﾞ | 面直加工 | 斜め加工 |
| 軟鋼 | 酸素 | １０ｍｍ |
軟鋼 ６ｍｍ（鈍角） ３．２ｍｍ（鋭角） |
| 窒素 | ３．２mm |
|
|
| 空気 | １．６ｍｍ | ――― | |
| ＳＵＳ | 酸素 | ６ｍｍ |
４５°以下 ６ｍｍ（鈍角） ６ｍｍ（鋭角） |
| 窒素 | ６ｍｍ |
３０°以下 ４ｍｍ（鈍角） ４ｍｍ（鋭角） |
|
| 空気 | ２mm |
――― |
|
| ＡＬ | 窒素 | ４ｍｍ | 不可 |
| 空気 | ６ｍｍ | 不可 |
加工例
